產品概述

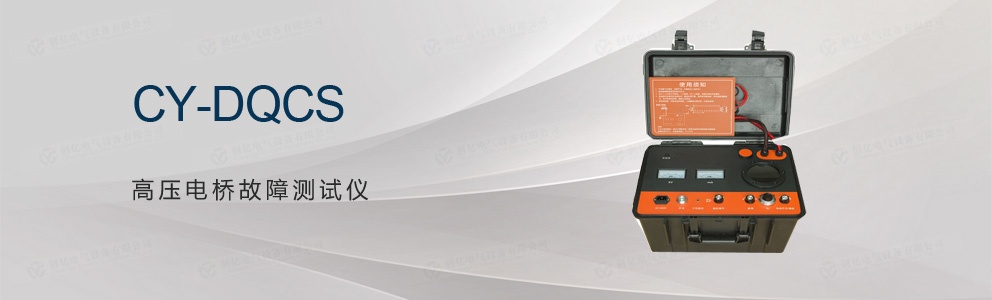

高壓電橋故障測試儀是基于MURRAY電橋原理而設計，適用于敷設后各種電線電纜的擊穿點及沒有擊穿但絕緣電阻值偏低的缺陷點的定位，及高壓電纜外護套故障的定位。當然，也可用于電纜廠內各種線纜的缺陷點定位。

設備采用開關電源構成高壓恒流源，空載電壓-15000V，短路電流50mA。采用高靈敏度放大器及檢流計指示平衡，與比例電位器構成平衡電橋，整體置于高電位。測試線為特別設計的雙芯高壓橡皮電纜，采用四端電阻測量法避免了引線電阻引入的誤差，面板上操作鈕處于地電位，通過絕緣桿操作電橋。高壓恒流源和電橋集成在一個便攜式工業塑料機箱內。因此，該設備電壓高、重量輕、操作方便、使用安全。

產品特點

• 設備功能多樣，不僅可以進行故障定位，還可進行故障點燒穿、直流耐壓試驗，性能穩定；

• 測試電壓高、電流大，抗干擾能力強，不受環境影響；

• 結構緊湊、重量輕、操作方便，測試部分與高壓源空間隔離處理，使用安全。
